Explorando o AFSmart ESP8266 - ESP-12F para Automação Residencial, Industrial e IoT

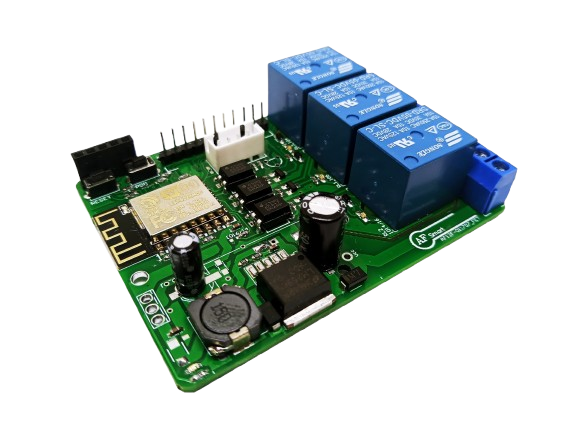

Introdução ao AFSmart ESP-12F

O AFSmart ESP-12F é um módulo versátil projetado para automação e projetos de Internet das Coisas (IoT). Equipado com o famoso chip ESP8266 ESP-12F, ele combina conectividade Wi-Fi, três relés de alta capacidade e interfaces expansíveis, tudo em um pacote compacto e fácil de programar. Seja para ligar/desligar lâmpadas, controlar motores ou integrar sensores, esse módulo é uma escolha poderosa para entusiastas e profissionais.

Com saídas a relé capazes de suportar até 250V AC e 10A, o AFSmart é ideal para controlar dispositivos de alta potência, como iluminação doméstica ou eletrodomésticos. Além disso, sua conectividade Wi-Fi permite o controle remoto via smartphone ou integração com assistentes virtuais, como Alexa ou Google Home, quando configurado adequadamente.

Por que usar o AFSmart ESP-12F?

Conectividade Wi-Fi: Suporte a 802.11 b/g/n, funcionando como estação ou ponto de acesso.
Facilidade de Programação: Compatível com a IDE Arduino, com processo simplificado de upload.
Expansibilidade: Interfaces I2C, UART e GPIO para sensores e periféricos.
Relés Integrados: Três saídas robustas para controle de cargas elétricas.
Custo-benefício: Uma solução completa para IoT a um preço acessível.

Aplicações Práticas

Controle de Iluminação: Ligue/desligue luzes de casa remotamente.
Automação de Motores: Controle portões elétricos ou bombas d’água.
Monitoramento Ambiental: Integre sensores como o DS18B20 para medir temperatura.
Projetos IoT: Crie sistemas conectados à nuvem para automação inteligente.

Exemplo Prático: Controle de Lâmpadas via Wi-Fi com Arduino

Vamos criar um código simples para o AFSmart ESP-12F que transforma o módulo em um servidor web, permitindo ligar e desligar uma lâmpada conectada ao relé 1 através de um navegador ou smartphone.

Materiais Necessários

Módulo AFSmart ESP-12F
Fonte de alimentação 12V ou 24V DC (1A)
Converso USB-Serial
Cabo USB para programação (compatível com sua configuração)
Uma lâmpada ou carga de teste (máx. 250V AC / 10A)
Computador com IDE Arduino instalada
Rede Wi-Fi disponível

Passo a Passo

Conectar o Módulo: Configurar a IDE Arduino:
- Conecte o AFSmart a uma fonte de 12V/24V DC nos terminais indicados.
- Ligue a lâmpada ao relé 1 (verifique as conexões de saída: COM, NO, NC).
- Conecte o módulo ao computador via USB para programação.
- Adicione o suporte ao ESP8266 na IDE (URL: http://arduino.esp8266.com/stable/package_esp8266com_index.json).
- Selecione a placa "NodeMCU 1.0 (ESP-12E Module)" como uma aproximação (o ESP-12F é compatível).
- Instale a biblioteca ESP8266WiFi pelo gerenciador de bibliotecas.

Código Exemplo:

#include "ESP8266WiFi.h"

// Configurações da rede Wi-Fi
const char* ssid = "SUA_REDE_WIFI"; // Substitua pelo nome da sua rede
const char* password = "SUA_SENHA_WIFI"; // Substitua pela senha da sua rede

// Pinos dos relés (ajuste conforme o datasheet do AFSmart ESP-12F)
#define RELE1 12 // Exemplo: GPIO12 (IO_12)
#define RELE2 13 // Exemplo: GPIO13 (IO_13)
#define RELE3 14 // Exemplo: GPIO14 (IO_14)

// Cria um servidor web na porta 80
WiFiServer server(80);

void setup() {
// Configura os pinos dos relés como saída
pinMode(RELE1, OUTPUT);
pinMode(RELE2, OUTPUT);
pinMode(RELE3, OUTPUT);

// Desliga todos os relés inicialmente
digitalWrite(RELE1, LOW);
digitalWrite(RELE2, LOW);
digitalWrite(RELE3, LOW);

// Inicia a comunicação serial para debug
Serial.begin(115200);

// Conecta à rede Wi-Fi
WiFi.begin(ssid, password);
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
}
Serial.println("\nConectado à rede Wi-Fi!");
Serial.println(WiFi.localIP());

// Inicia o servidor
server.begin();
}

void loop() {
WiFiClient client = server.available(); // Verifica se há clientes conectados
if (!client) return;

String request = client.readStringUntil('\r'); // Lê a requisição do cliente
client.flush();

// Controle do Relé 1 via URL
if (request.indexOf("/rele1/on") != -1) {
digitalWrite(RELE1, HIGH);
}
if (request.indexOf("/rele1/off") != -1) {
digitalWrite(RELE1, LOW);
}

// Resposta HTML
client.println("HTTP/1.1 200 OK");
client.println("Content-Type: text/html");
client.println("");
client.println("");
client.println("");

client. println("Ligar Lampada");
client. println("Desligar Lampada");

delay(1);

client.stop();

}
