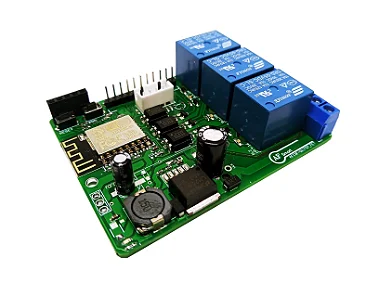

Módulo AFSmart ESP-8266 - 3 Reles
-
- 1x de R$ 192,30 sem juros
- 2x de R$ 96,15 sem juros
- 3x de R$ 67,16
- 4x de R$ 51,52
- 5x de R$ 41,91
- 6x de R$ 35,41
- 7x de R$ 30,72
- 8x de R$ 27,03
- 9x de R$ 24,19
- 10x de R$ 22,04
- 11x de R$ 20,28
- 12x de R$ 18,81
-
- 1x de R$ 192,30 sem juros
- 2x de R$ 96,15 sem juros
- 3x de R$ 70,02
- 4x de R$ 53,30
- 5x de R$ 43,19
- 6x de R$ 36,43
- 7x de R$ 31,52
- 8x de R$ 27,94
- 9x de R$ 25,15
- 10x de R$ 22,82
- 11x de R$ 21,00
- 12x de R$ 19,49
-
R$ 192,30
O módulo possui 03 (três) saídas Rele.
Módulo com conexão direta do Conversor USB-Serial ao módulo de
Desenvolvimento, sem necessidade de conexão de jumpers. conexões muito mais limpa e rápida para desenvolvimento de suas aplicações.
Botão Reset e Programação direto na placa, tudo o que você precisa em uma única placa para você pensar no desenvolvimento do software e não perder tempo com mal contato, etc.
Para enviar a aplicação via IDE Arduino, procedimentos, na sequência.
Segure pressionado PGM e RESET simultaneamente
Solte botão RESET
Solte Botão PGM
Clique no botão enviar programa para a placa na IDE Arduino. Pode se programar também na linguagem de programação LUA, Phyton, etc...
...... Pronto sem aquele monte de ligações, aplicação limpa e fácil de trabalhar.
Módulo perfeito para sua automação residencial, controle de Fitas Led RGB, controle de Led´s de piscina, são alguns exemplos
O módulo possui:
03 saídas à Rele ótimo para automação residencial/piscinas, etc...
Conector para conexão do adaptador Serial direto na placa, não necessitando de jumpers. Caso já possua verifique se a pinagem do seu conversor é a mesma da placa AFSmart a tensão da linha serial deve ser nivel digital 3v3.
Atenção: Não acompanha Conversor USB-Serial/Sensores imagens meramente ilustrativas
No Barramento lateral você ainda possui:
IO_0/IO_2/IO_12/IO_13/IO14/IO_15/IO16/3v3/GND para uso geral
IO_0 e IO_2 compartilhado com conversor de nível I2c
IO_13 compartilhado com Sensor de temperatura DS18B20 - atenção este sensor é opcional não segue montado ao módulo
IMPORTENTE: NÃO UTILIZE EM CAIXA DE METAL, PODE VIR A OCORRER CURTOS CIRCUITOS E TAMBÉM ATENUA O SINAL DE WI-FI, TODO CUIDADO COM TENSÃO ELÉTRICA É IMPORTANTE, USE EPI ADEQUADO, DESLIGUE O EQUIPAMENTO DA ENERGIA ELÉTRICA PARA MANUSEIO
Possível montar diretamente no módulo o sensor de Temperatura DS18B20 - este item não segue montado ao módulo
Possível comunicar com outros equipamentos via comunicação I2c, o módulo já possui integrado o conversor de nível I2c para comunicação com sensores externos de 5Vdc, exemplo colocar um display ao módulo, comunicar com algum sensor que possua este nível de tensão, são alguns exemplos.
Especificações:
Padrão 802.11 b/g/n
Wi-Fi Direct (P2P), soft-AP
Stack TCP/IP integrada
CPU 32 bits de baixo consumo inegrada (você pode executar seus programas diretamente no módulo, dispensando microcontrolador externo)
SDIO 1.1/2.0, SPI, UART
Modos: Estação / Access Point
Segurança: WPA, WPA2
ADC 10 bits
Modelo ESP-12F
4Mbyte Flash - memória programa
Especificações Módulo Desenvolvimento
Tensão de operação do módulo: 12V~24Vdc 1A
Saídas Rele: suportam tensão de até 250Vac~10A
Leds indicadores: Alimentação/Saída acionada
Dimensões: 78mm x 58mm x 25mm
Comprando este item você irá receber:
01 - Módulo AFSmart ESP-8266 ESP-12F
