Terminal Mini Fit Fêmea - Tudo o Que Você Precisa Saber

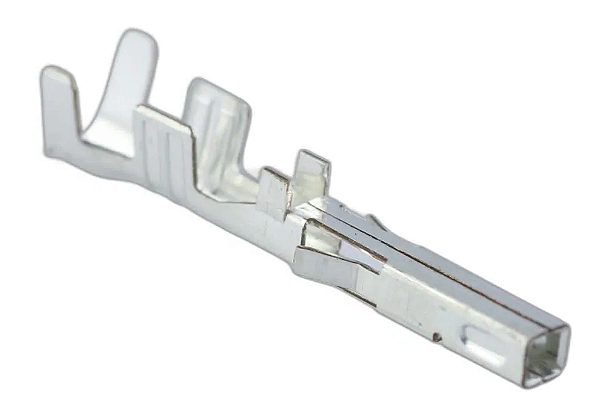

O terminal Mini Fit fêmea é um componente essencial em sistemas de conexão elétrica, amplamente utilizado em chicotes elétricos, automação industrial e eletrônica. Fabricado pela Molex, líder no setor de conectores, esse terminal faz parte da família Mini Fit Jr., conhecida por sua versatilidade e alta confiabilidade. Neste artigo, exploramos suas especificações técnicas, aplicações e como utilizá-lo em seus projetos.
Especificações Técnicas do Terminal Mini Fit Fêmea
O terminal Mini Fit fêmea é projetado para oferecer desempenho robusto em conexões de baixa a média potência. Confira suas principais características:
- Corrente Máxima: Até 7A por circuito (dependendo do calibre do fio).
- Tensão Máxima: 250V AC/DC.
- Calibre de Fio Suportado: 18 a 22 AWG (0,35 a 0,75 mm²).
- Passo do Conector: 4,2 mm.
- Material: Latão ou bronze fosforoso com acabamento estanhado.
- Temperatura Operacional: -40°C a +105°C.
Esses atributos tornam o terminal Mini Fit fêmea ideal para aplicações que exigem conexões seguras e compactas, como em eletrodomésticos, sistemas automotivos e equipamentos de automação.
Para Que Serve o Terminal Mini Fit Fêmea?
O terminal Mini Fit fêmea é usado em conjunto com o conector Mini Fit Jr. macho para estabelecer uma conexão elétrica confiável. Ele é crimpado no fio e inserido no corpo do conector fêmea, garantindo contato firme com o pino macho correspondente. Suas principais aplicações incluem:
- Chicotes Elétricos: Conexão de fios em sistemas automotivos e máquinas industriais.
- Eletrônica de Consumo: Alimentação e sinal em dispositivos como TVs e computadores.
- Automação: Integração em controladores PLC e sensores.
Diferente de conectores como o Micro Fit (3,0 mm de passo), o Mini Fit fêmea suporta correntes mais altas e é mais robusto, sendo uma escolha intermediária entre conectores menores e os de maior porte.
Como Crimpar um Terminal Mini Fit Fêmea
Crimpar corretamente o terminal Mini Fit fêmea é essencial para garantir uma conexão segura. Siga estes passos:
- Escolha o Fio Adequado: Use fios de 18 a 22 AWG, compatíveis com as especificações do terminal.
- Ferramenta de Crimpagem: Utilize uma crimpadora específica para terminais Mini Fit
- Preparação: Desencape cerca de 3-4 mm do fio e insira-o no terminal, alinhando a parte isolada com a aba de retenção.
- Crimpagem: Aperte a ferramenta até que o terminal fique firmemente preso ao fio.
- Inserção: Coloque o terminal crimpado no conector Mini Fit fêmea até ouvir um clique, indicando travamento.
Um terminal bem crimpado evita falhas como mau contato ou aquecimento excessivo.
Diferenças Entre Mini Fit e Outros Conectores
| Característica | Mini Fit Fêmea | Micro Fit | |
|---|---|---|---|
| Passo | 4,2 mm | 3,0 mm | |
| Corrente Máxima | 7A | 5A | |
| Aplicação Típica | Eletrônica geral | Dispositivos compactos |
Se você precisa de um conector compacto, mas com maior capacidade que o Micro Fit, o Mini Fit fêmea é a escolha ideal.
Por Que Escolher o Terminal Mini Fit Fêmea?
Além de sua robustez e facilidade de uso, o terminal Mini Fit fêmea oferece:
- Durabilidade: Suporta milhares de ciclos de conexão/desconexão.
- Custo-Benefício: Preço acessível para projetos de pequeno e grande porte.
Conclusão
O terminal Mini Fit fêmea é uma solução confiável para quem busca eficiência em conexões elétricas. Seja para um hobby em eletrônica ou uma aplicação industrial, entender suas especificações e como utilizá-lo pode fazer toda a diferença no sucesso do seu projeto. Precisa de mais informações ou quer comprar?
Conteúdo do pacote:
Kit com 10 unidades terminal mini-fit fêmea
