Módulo de Automação ESP8266 com 2 Pulsadores e 2 Saídas

Módulo de Automação ESP8266 ESP01 com 2 Pulsadores e 2 Saídas: Controle Inteligente para Seu Projeto

Se você está em busca de uma solução eficiente e compacta para automação residencial ou industrial, o Módulo de Automação ESP8266 ESP-01 com 2 Pulsadores e 2 Saídas é a escolha ideal. Equipado com um ESP-01 fonte de alimentação 127 @ 240Vac, este módulo oferece um controle confiável e versátil para diversos projetos de IoT e automação eletrônica.

Principais Características

• Microcontrolador ESP8266 ESP-01: Comunicação Wi-Fi para integração com sistemas inteligentes.

• 2 Relés Independentes:

  • Relé 1: Controlado pelo GPIO2.

  • Relé 2: Controlado pelo GPIO0.

• 2 Entradas para Pulsadores:

  • Entrada 1 conectada GPIO1.

  • Entrada 2conectada GPIO3.

• Alimentação Simples: 127 @ 240Vac.

Especificações Módulo Desenvolvimento

• Tensão de operação: 100~240Vac
• Contatos: NA, 1 NF e o Comum.
• Corrente Contatos Rele: 28 VDC ~ 10A ou 125VAC ~ 10A.
• Led’s indicadores: Alimentação/Rele acionado
• Entrada para dois Pulsadores: comutado para GND descanso nível alto 3v3
• Dimensões: 50mm x 50mm x 20mm

Aplicações

Este módulo é ideal para diversas aplicações, tais como:

• Automação residencial (controle de luzes, ventiladores, cortinas elétricas, etc.).
• Controle remoto de equipamentos via Wi-Fi.
• Projetos de IoT que exigem acionamento de dispositivos remotamente.
• Integração com assistentes de voz e sistemas de casa inteligente.

Como Funciona?

O módulo opera de maneira simples e eficiente:

• O acionamento dos relés pode ser feito via comandos Wi-Fi, utilizando o ESP8266.
• Os pulsadores permitem acionamento manual das saídas, funcionando como botões físicos adicionais.
• A comunicação Wi-Fi do ESP-01 possibilita a integração com aplicativos de automação, como o MQTT, Blynk ou plataformas personalizadas.

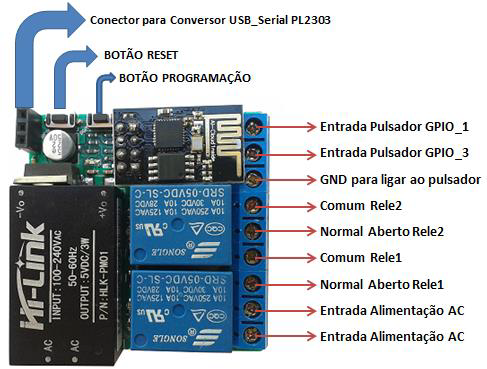

Pinout do ESP01 para módulo 2 Reles 2 Entradas

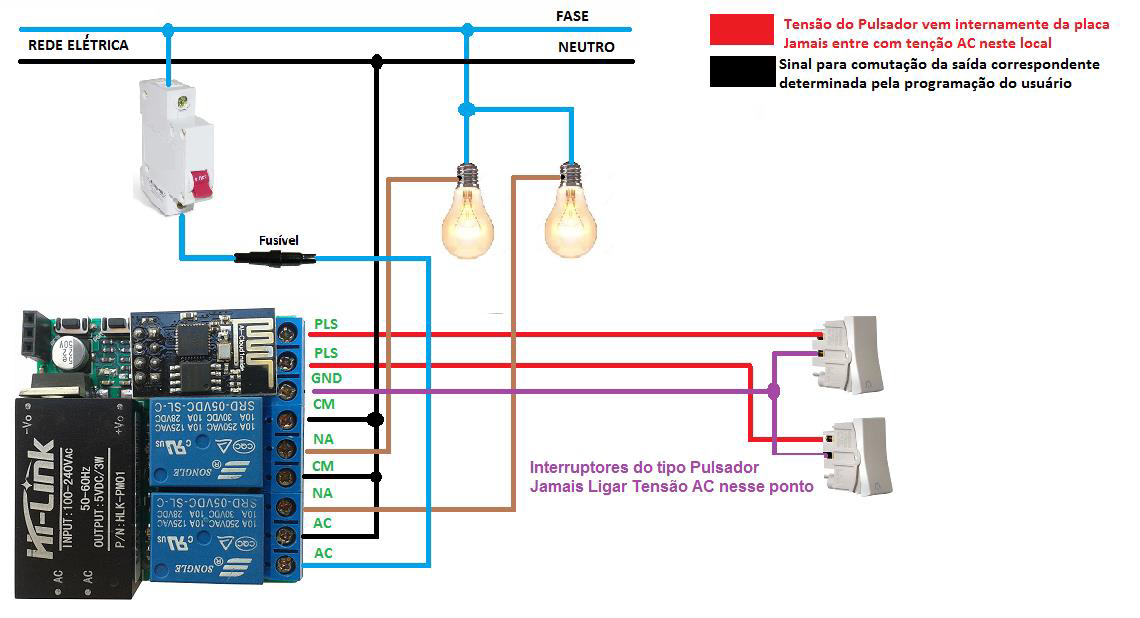

Instalação do módulo à rede elétrica AC

Ao trabalhar com energia elétrica sempre desligue o disjuntor para evitar acidentes

Vantagens do Módulo ESP8266

✅ Conectividade Wi-Fi: Controle remoto de qualquer lugar. ✅ Compatibilidade com Assistentes Virtuais: Pode ser integrado a sistemas como Alexa e Google Home. ✅ Compacto e Eficiente: Design pequeno e fácil de instalar em qualquer projeto. ✅ Flexibilidade no Controle: Possui tanto acionamento remoto quanto manual via pulsadores.

Conclusão

O Módulo de Automação ESP8266 com 2 Pulsadores e 2 Saídas é uma excelente solução para quem busca praticidade e inovação em seus projetos de automação. Com ele, você tem o controle total de dispositivos elétricos via Wi-Fi, além da opção de acionamento manual por pulsadores.

Adquira agora mesmo e leve sua automação para o próximo nível!
