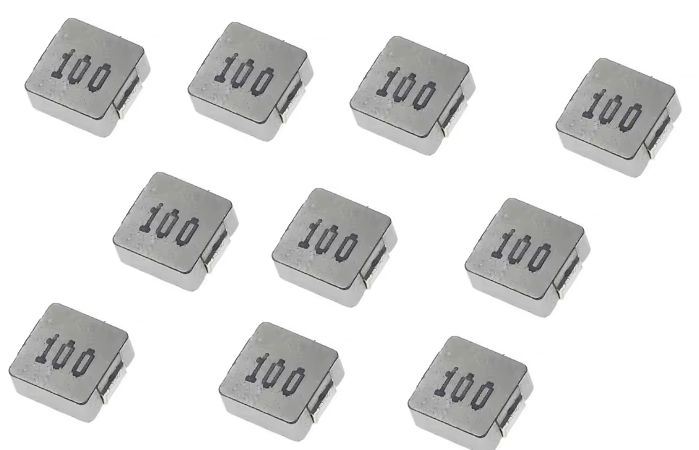

O Indutor SMD de 10µH (código de marcação 100) no encapsulamento 0520, é um componente de potência blindado, amplamente utilizado em fontes chaveadas ( Conversores DC-DC Buck/Boost) e filtragem de ruídos..
Aqui estão as especificações técnicas padrão para o tamanho 0520com 10µH:
📐 Dimensões Físicas (Encapsulamento 0520)
O código "0520" refere-se às dimensões nominais do componente em milímetros:
- Comprimento: ~7,0 mm (área total incluindo os terminais)
- Largura: ~6,6 mm
- Altura máxima: 3,0 mm
⚡ Características Elétricas Típicas
- Indutância: 10 µH
- Tolerância padrão: ±20%
- Corrente de Regime (Irms): ~2,0 A a 2,5 A (corrente máxima contínua antes de elevar a temperatura em 40°C)
- Corrente de Saturação (Isat): ~2,5 A a 2,8 A (ponto onde a indutância cai cerca de 30%)
- Resistência DC máxima (DCR): ~180 mΩ a 270 mΩ
- Faixa de temperatura de operação: -40°C a +125°C
🔍 Aplicações Comuns
- Fontes reguladoras de tensão de placas-mãe, notebooks e placas de vídeo.
- Filtros de linha de alimentação para eliminar ruídos eletromagnéticos (EMI).
- Drivers de LED de média potência
Acompanha: 10 unidades do Indutor SMD 10uH 0520
